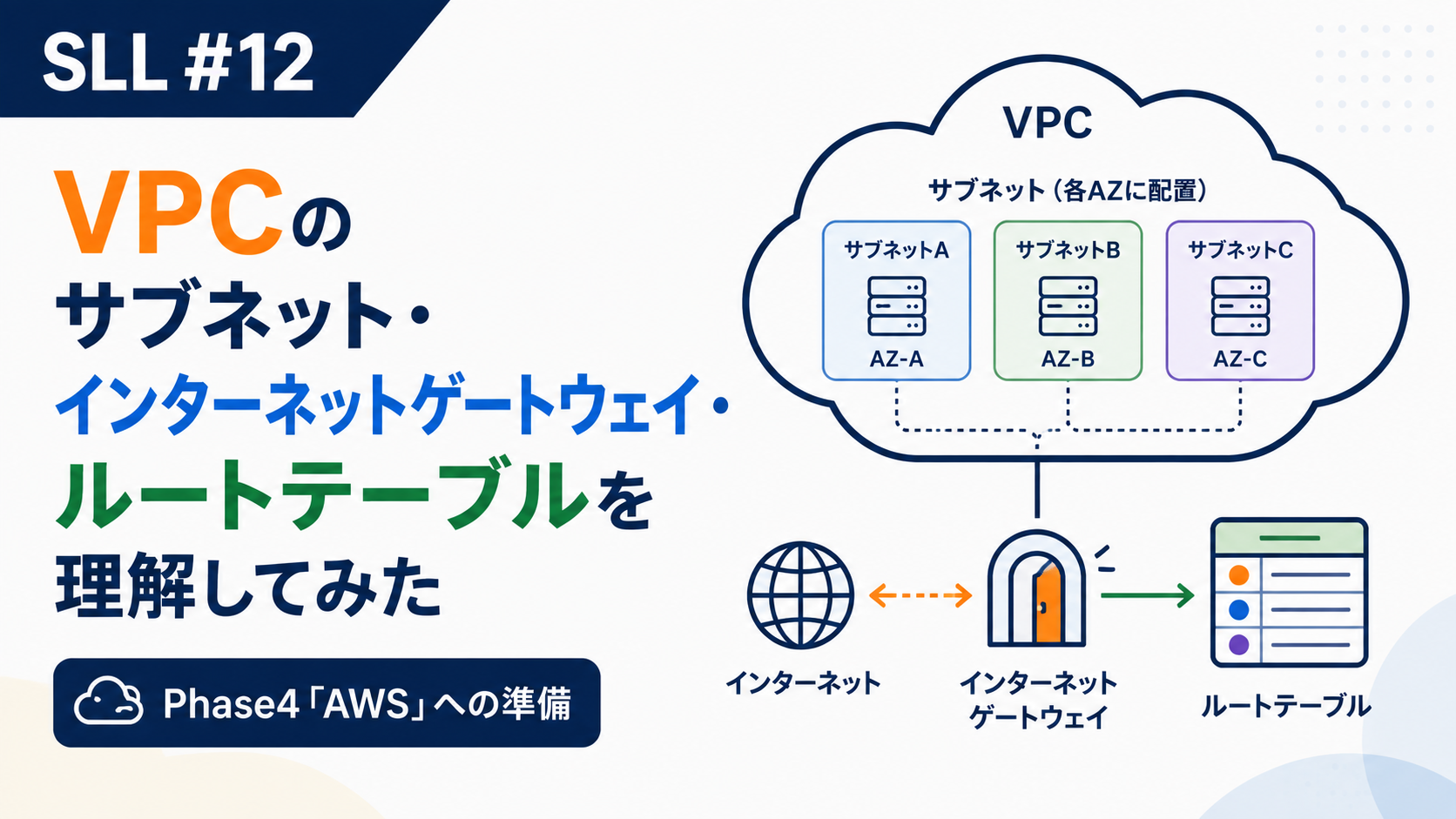

SLL #12｜VPCのサブネット・インターネットゲートウェイ・ルートテーブルを理解してみた

個人学習プロジェクト 「Security Learning Lab（SLL）」 の学習記録です。

今回は、Phase4「AWS」への準備として、VPCを構成するサブネット・インターネットゲートウェイ・ルートテーブルの仕組みを学んだ内容についてまとめます。

学習時間
今日やったこと
学習内容
困ったこと・つまずいたこと
1. IAMユーザーでログインできなかった
今日の学び・気づき
今日の達成
次回やること
今日のひとこと

学習時間

約1〜2時間

今日やったこと

IAMユーザーでログインする際、リージョンが意図せず別リージョンになっていたトラブルに対処
VPCのサブネット一覧(3つ)を確認し、それぞれのCIDR範囲とアベイラビリティゾーンを比較
サブネットのCIDR(/20)からホスト部のビット数・利用可能アドレス数を計算
インターネットゲートウェイがVPCにAttach(接続)済みであることを確認
ルートテーブルの2つのルート(VPC内向けのlocalルートと、インターネット向けのルート)を読み解く

学習内容

サブネットとアベイラビリティゾーンの分散

VPC全体から、3つのサブネット(それぞれ/20の範囲)が切り出されており、各サブネットは別々のアベイラビリティゾーンに配置されている。これは1箇所のデータセンターに障害が起きても他が生き残る、冗長性を意識した設計。

プレフィックス長とホスト部の関係

CIDRの/20は、32ビットのうち先頭20ビットがネットワーク部、残り12ビットがホスト部であることを表す。12ビットで表現できる個数は2の12乗=4096だが、AWSがネットワーク管理用に5個を予約するため、実際に使える個数はそれより少ない数になる。

インターネットゲートウェイの役割

VPCを外部のインターネットと接続する出入り口。デフォルトVPCでは、AWSが自動的に作成し、VPCにAttach(接続)した状態まで用意してくれている。

ルートテーブルの役割

「どのあて先の通信を、どこ経由で送るか」を決める案内表。送信先(Destination)とターゲット(Target)はセットの指示で、VPC内(CIDR範囲内)宛の通信はlocal(内部処理)、それ以外(0.0.0.0/0、つまりインターネット向け)の通信はインターネットゲートウェイ経由、という2種類のルールが設定されている。サブネット・インターネットゲートウェイ・ルートテーブルの3つが揃って初めて、外部からEC2へのアクセスが成立する。

困ったこと・つまずいたこと

IAMユーザーでログインできなかった

何に困ったか:リージョンが意図せず別リージョンになっており、目的のVPCやサブネットが見当たらなかった
どう解決したか:リージョン切り替えメニューから東京リージョンに変更することで、正しいVPC情報が表示されるようになった

今日の学び・気づき

学習中のAWS認定資格(Cloud Practitioner)の参考書で読んだ「1リージョンに3つ以上のAZ」という知識が、実際に自分のVPCのサブネット配置という具体的な数値で裏付けられ、座学と実践が繋がる感覚を得られた
CIDRのプレフィックス計算(ホスト部のビット数計算)を実際の画面の数値と照らし合わせることで、単なる暗記ではなく計算として理解できた
サブネット・インターネットゲートウェイ・ルートテーブルという3つの要素が、それぞれ独立した部品ではなく「区画」「出入り口」「案内板」という役割分担で連携して初めて、外部アクセスが成立する仕組みだと理解できた
ルートテーブルの「ターゲット」は通信のあて先そのものではなく、通信を送り出す経由地点を示す項目だと分かり、用語の意味を正確に捉える大切さを再認識した
